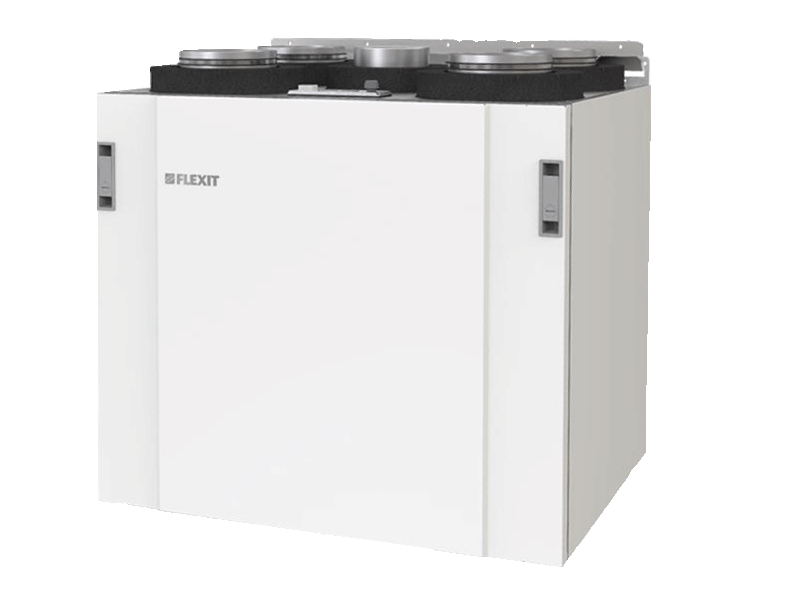

Hur fungerar ventilation med ett värmeåtervinningsaggregat

Frånluften leds via frånluftsfiltret till värmeväxlaren och vidare via frånluftsfläkten ut genom avluftskanalen.

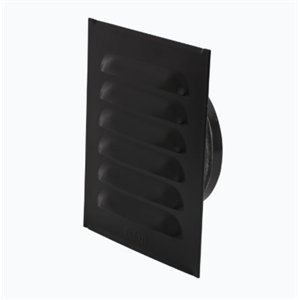

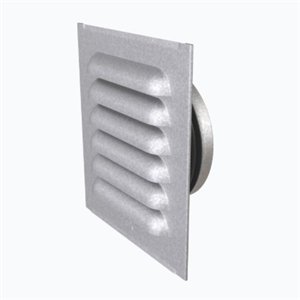

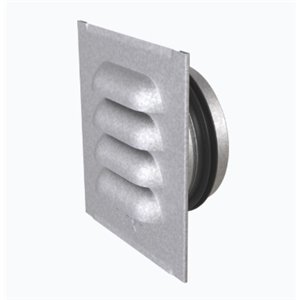

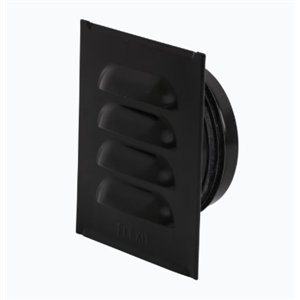

Samtidigt hämtas frisk uteluft via ytterväggsgallret till aggregatet. Uteluften filtreras innan den kommer till värmeväxlaren där frånluften avger sin värme till tilluften. Efter värmeväxlaren passerar tilluften eftervärmningsbatteriet som värmer upp luften till önskad temperatur innan den via tilluftsfläkten distribueras vidare ut i kanalsystemet.

Växlare för ventilation

Växlarens uppgift är att överföra värmen från den varma frånluften till den kalla uteluften. Det finns tre olika typer av värmeväxlare plattvärme-, roterande- samt motströmsvärmeväxlare.

Roterandevärmeväxlare består av ett rotorhjul med ett stort antal små kanaler. När rotorn passerar den varma frånluftssidan

lagras värme och fukt i kanalerna. Värme och fukt avges sedan till den kalla luften på tilluftssidan. Eftersom samma ytor kommer i kontakt med både frånluft och tilluft finns det en liten risk för luktöverföring. Verkningsgraden för en roterande värmeväxlare är 80-85%. Filterskolan

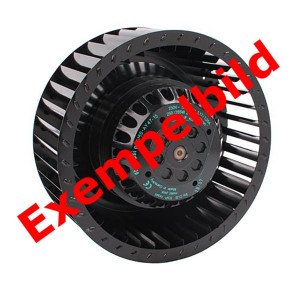

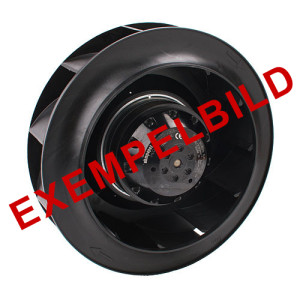

Fläktar för ventilation

Den vanligaste typen är fläktar med framåtböjda skovlar. Fläktarna kan drivas med växelströmsmotorer eller likströmsmotorer. Likströmsmotorer har 40 till 50% lägre energiförbrukning än de traditionella växelströmsmotorerna.

Eftervärmningsbatteri för ventilation

Uppgiften är att värma upp tilluften till önskad temperatur. Under uppvärmningssäsongen räcker normalt sett inte värmeåtervinningen till för att klara tilluftens uppvärmningsbehov. Man kan välja mellan el- och vattenbatteri. Har man ett vattenburet värmesystem är det ekonomiskt fördelaktigt att välja ett vattenburet eftervärmningsbatteri.

Förvärmningsbatteri för ventilation I ett område med ett kallt klimat (norra Norrland) bör ett aggregat med förvärmningsbatteri väljas. Risken för påfrysning i värmeväxlaren elimineras.
